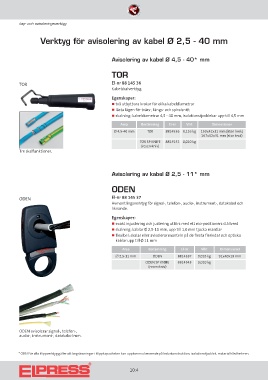

Page 174 - ingenioren

kap- och avisoleringsverktyg

Verktyg för avisolering av kabel Ø 2,5 - 40 mm

Avisolering av kabel Ø 4,5 - 40* mm

TOR

TOR El-nr 88 145 36
Kabelskalverktyg.
Egenskaper:
„ två utbytbara krokar för olika kabeldiametrar
„ låsta lägen för tvärs-, längs- och spiralsnitt
„ skalning: kabeldiametrar 4,5 - 40 mm, isolationstjocklekar upp till 4,5 mm

Area Benämning El-nr Vikt Dimensioner
∅ 4,5-40 mm TOR 8814536 0,116 kg 150x42x31 mm (liten krok)
167x52x31 mm (stor krok)
TOR SP KNIFE 8814542 0,010 kg
(reservkniv)
Tre skalfunktioner.

Avisolering av kabel Ø 2,5 - 11* mm

ODEN

ODEN El-nr 88 145 37
Avmantlingsverktyg för signal-, telefon-, audio-, instrument-, datakabel och
liknande.

Egenskaper:
„ exakt injustering och justering utförs med ett nio-positioners ställvred
„ skalning: kablar Ø 2,5-11 mm, upp till 1,0 mm tjocka mantlar
„ flexibel: skalar eller avisolerar manteln på de flesta flerledar och optiska
kablar upp till Ø 11 mm
Area Benämning El-nr Vikt Dimensioner
∅ 2,5-11 mm ODEN 8814537 0,028 kg 91x40x19 mm
ODEN SP KNIFE 8814543 0,010 kg
(reservkniv)

ODEN avisolerar signal-, telefon-,
audio-, instrument-, datakabel mm.

* OBS! För alla klippverktyg gäller att begränsningar i klippkapaciteten kan uppkomma beroende på ledarkonstruktion, isolationstjocklek, materialhårdhet mm.

10:4
