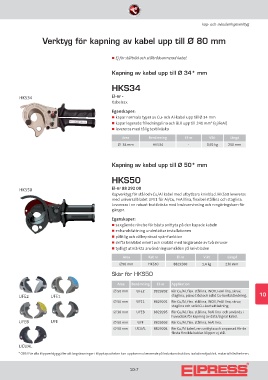

Page 177 - ingenioren

kap- och avisoleringsverktyg

Verktyg för kapning av kabel upp till Ø 80 mm

„ Ej för ståltråd och ståltrådsarmerad kabel.

Kapning av kabel upp till Ø 34* mm

HKS34

HKS34 El-nr -
Kabelsax.
Egenskaper:
„ kapar normala typer av Cu- och Al-kabel upp till Ø 34 mm
„ kapar legerade friledningslina och BLX upp till 241 mm² (ej FeAl)
„ levereras med tålig textilväska

Area Benämning El-nr Vikt Längd
∅ 34 mm HKS34 - 0,92 kg 250 mm

Kapning av kabel upp till Ø 50* mm

HKS50

HKS50 El-nr 88 292 00
Kapverktyg för stål och Cu/Al kabel med utbytbara knivblad. HKS50 levereras
med universalbladet UFE1 för Al/Cu, FeAl lina, flexibel stållina och staglina.
Levereras i en robust textilväska med bruksanvisning och rengöringskam för
gängor.
Egenskaper:
„ saxgående rörelse för bästa snittyta på den kapade kabeln
„ enhandsfattning underlättar installationen
„ pålitlig och välbeprövad spärrfunktion
„ skifta knivblad enkelt och snabbt med lösgörande av två skruvar
„ tydligt utmärkta användningsområden på knivbladen

Area Kat nr El-nr Vikt Längd
∅50 mm HKS50 8829200 1,4 kg 230 mm

Skär för HKS50

Area Benämning El-nr Applikation
∅ 50 mm UFE2 8829202 För Cu/Al, flex. stållina, INOX, FeAl lina, skruv,
UFE2 UFE1 staglina, piano tråd och solid Cu-kontaktledning. 10
∅ 50 mm UFE1 8829201 För Cu/Al, flex. stållina, INOX, FeAl lina, skruv,
staglina och solid Cu-kontaktledning.
∅ 30 mm UFEB 8829205 För Cu/Al, flex. stållina, FeAl lina och används i
huvudsak för kapning av data/signal kabel.
UFEB UFE ∅ 50 mm UFE 8829203 För Cu/Al, flex. stållina, FeAl lina.
∅ 50 mm UCUAL 8829204 För Cu/Al kabel, ren snittyta och anpassad för de
flesta flexibla kablar. Klipper ej stål.

UCUAL
* OBS! För alla klippverktyg gäller att begränsningar i klippkapaciteten kan uppkomma beroende på ledarkonstruktion, isolationstjocklek, materialhårdhet mm.

10:7
