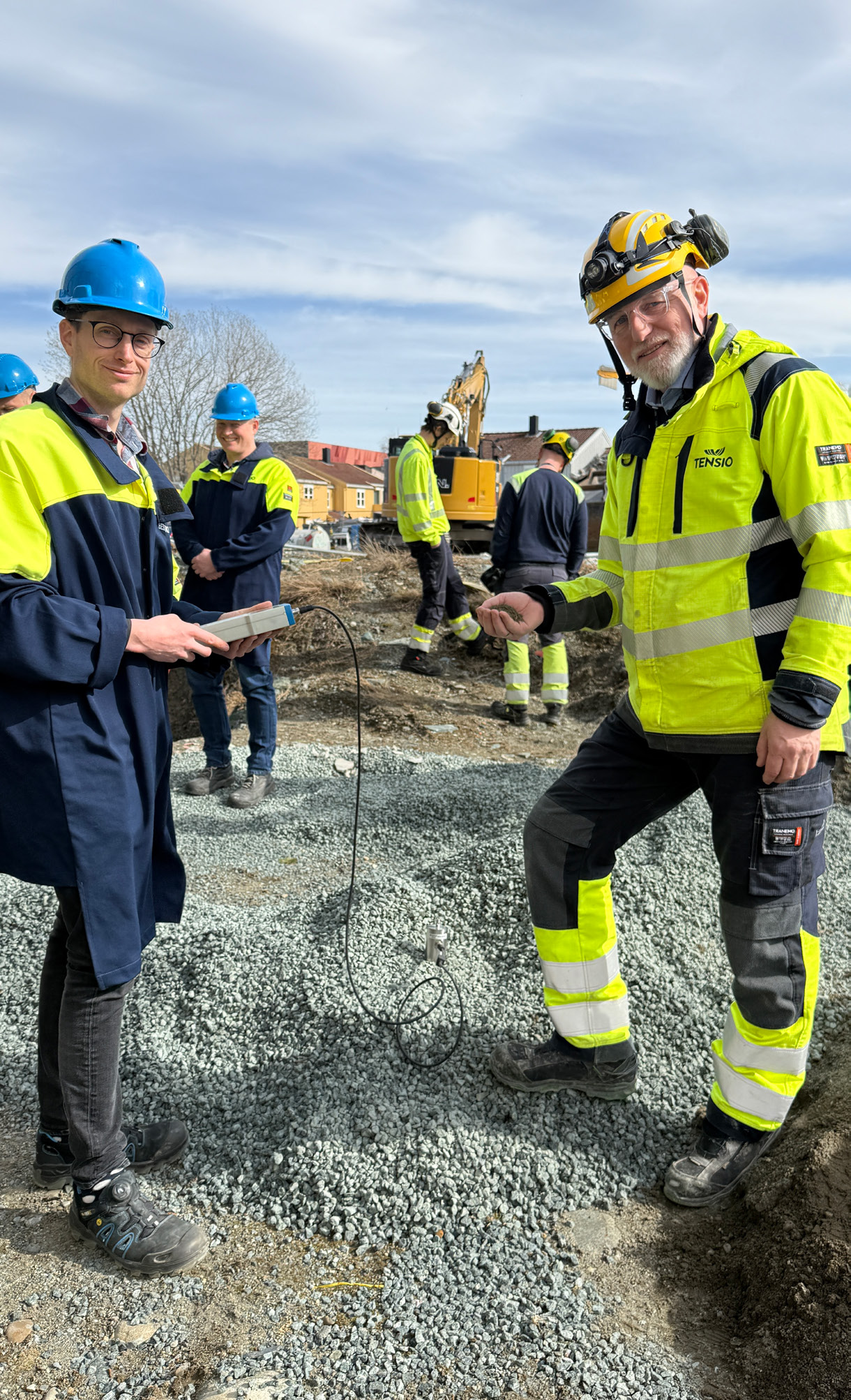

Forsker Kristian Solheim Thinn som leder FoU-prosjektet INCA i SINTEF Energi (t.v.) måler resistiviteten i bakken, mens prosjektleder Jan Petter Svegård i Tensio sjekker grusens beskaffenhet. (Foto: Hege Tunstad / Sintef)
REN kjører piloter hos flere nettselskaper for å kalibrere sitt nye analyseverktøy opp mot de fysiske realitetene.
Tekst: Atle Abelsen
Tensio er et av selskapene der de bruker såkalt DTS-målinger med fiberoptikk i jordkablene for å måle den faktiske temperaturen i kabelgrøfter som er utformet med RENs analyseverktøy Grøft Design.
Da får de muligheten til å kalibrere analysen ved å sammenlikne resultatene fra algoritmene opp mot de faktisk målte temperaturen i kablene.
Prosjektleder Jan Petter Svegård hos Tensio forteller til Energiteknikk at de ble bedt av REN og Sintef Energi (som gjennomfører FoU-prosjektet for INCA og utvikler Grøft Design) om å stille passende anlegg til rådighet. Av sikkerhetsmessige årsaker vil han imidlertid ikke fortelle akkurat hvilken kabel i Trondheim de måler på, eller hva slags kabel eller spenningsnivå de måler på.
– Men det skal egentlig ikke spille noen rolle. Resultatene er gyldige for alle typer kabelanlegg, sier han.
Svegård kan ikke fortelle om noen overraskelser så langt, men det ville også vært spesielt.
– Men det kan hende at når vi kommer ned på detaljene, vil vi få noen nyanser. Vi har ikke beregnet på eksakte snitt i grøftene. Prinsippet er at vi måler på en strekning, så velger vi ulike tverrsnitt langs kabeltraseen der vi vil sjekke. Så kjører vi en beregning i Grøft Design og simulerer en kabeltemperatur, og sammenlikner med det vi måler, sier han.
Han peker på at programmet i utgangspunktet var laget for å beregne temperatur ved konstant belastning.
– Det blir feil, for strømnettet er veldig syklisk belastet. Nå er det mulig å legge inn variabel lastkurve i programmet, og da blir det mer relevante beregninger. Nå har vi mulighet til å ta ut temperaturen på ett tidspunkt og se på strømmen akkurat da. Så kjører vi en simulering og verifiserer den opp mot målingen, forteller Svegård.
REN har nettopp utarbeidet et nytt REN-blad, «Overvåkningsløsninger for kabelanlegg basert på fiberoptikk». Der går de gjennom blant annet gjennom flere målemetoder, deriblant DTS, målemetodikk og forskjellige måter å anvende fiber på som sensor.
Ved DTS (Distributed Temperatur Sensing) sender enheten en laserpuls inn i en optisk fiber som ligger inne i eller nær kabelen. En liten del av laserpulsen reflekteres etter hvert som den forplantes i fiberen. Ved å samle inn det reflekterte lyset i en fotodetektor, er det mulig å bestemme temperaturen i fiberen som funksjon av posisjon.
DTS baserer seg på to prinsipper, avhengig av hvor lang kabelen er: På anlegg opp mot 60 km, brukes Raman-metoden. Den måler kun temperatur ved å analysere intensiteten til lyset som kommer tilbake.
Brillouin-metoden måler både temperatur og strekk ved å analysere endringen i Brillouin‑frekvensen. Dette er den karakteristiske frekvensendringen som oppstår når lys spres av lydbølger i et materiale. Målelengden er typisk 60-100 km uten forsterkning, og opp mot 240 km ved å forsterke signalet.
Les mer om Grøft Design og prosjektet Inca i Energiteknikk nr. 3/2026, eller søk på «Inca» på energiteknikk.net eller sintef.no
