Tittel: Ny løsning for 24 kV sikrer kabelender

Tekst: Stein Arne Bakken

Løsningen er en videreføring av tilsvarende kortslutningsringer for 1 kV distribusjonsnett som Ensto har markedsført i flere år. Det nye produktet for 24 kV-kabler blir lansert under Nettverksuken 2026 i midten av oktober.

Ifølge Ensto innebærer løsningen med bruk av kortslutningsringer at det blir langt enklere å sikre kabler mot utilsiktet spenningssetting, samtidig som kabelens levetid forlenges ved at kabelender sikres mot inntrenging av fukt.

Begge produktene bygger på patenter som LNett har fått, og det er nettselskapet som har gjort mye av arbeidet med utvikling og testing i første fase av prosjektet.

Johnny Stavnem, som er fagansvarlig for fag og opplæring i montasje i LNett, har vært en sentral person i denne prosessen, som startet for ti år siden.

Kritisk fase

Han sier dette om bakgrunnen for nettselskapets engasjement:

– Når nye kabelanlegg etableres, er det en kritisk fase fra kabel legges i bakken til den kobles til nettet. Alle kappede kabelender som ikke skal håndteres umiddelbart, må kortsluttes, eventuelt jordes og merkes. Enden skal i tillegg forsegles, slik at vann ikke kan trenge inn i kabelen (RENblad 9000).

Det er svært viktig å sikre kabelender som ligger i grøfter og er tatt inn i forsyningsanlegg, ettersom det er en risiko for at en slik kabel utilsiktet kan bli spenningsatt.

Stavnem legger til at sikring av kabelender, spesielt for 24 kV-nettet, tradisjonelt blir gjort med oppfinnsomme metoder og innebærer provisoriske løsninger. Dette er tidkrevende arbeid, og kabelendene blir heller ikke funksjonstestet.

LNett tok grep

– Vi som jobbet med kabelmontasje i LNett, var ikke bekvem med denne situasjonen. Vi registrerte avvik ved at kabler var utilsiktet påsatt spenning , spesielt i lavspenningsnettet, og følte at noe måtte gjøres.

I vårt mekaniske verksted begynte vi å prøve ut ulike metoder for å sikre kabelender, og i 2016 kom vi frem til løsningen med kortslutningsringer. Etter en tid med flere tester, fulgte en periode med mer utvikling, der vi tok kontakt med Ensto for å involvere dem i den videre prosessen. I 2017 søkte vi og fikk patent på løsningen, forteller Stavnem.

Ensto satte raskt i gang løsningen for lavspent i produksjon, og de betegner det som en suksess.

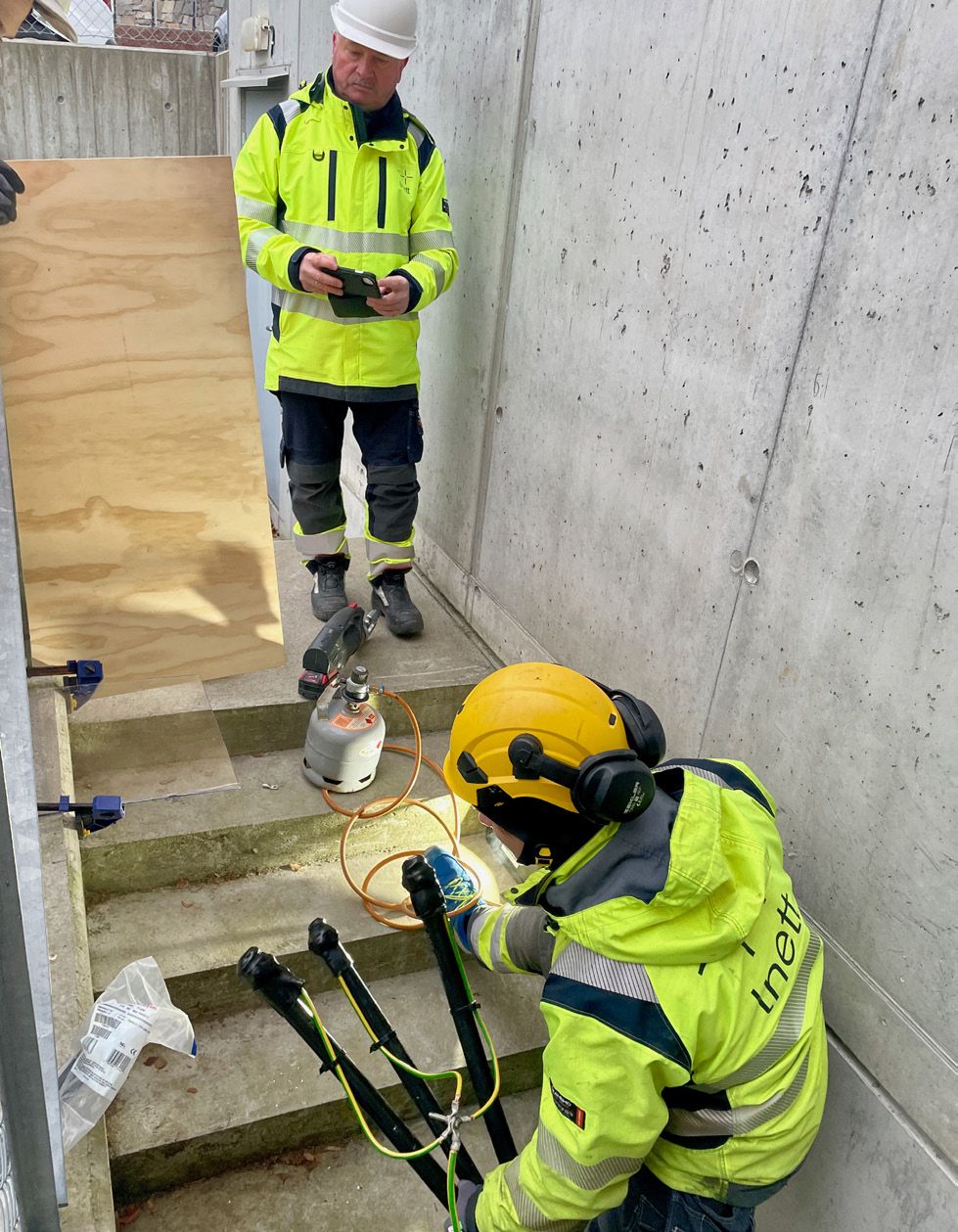

Det skulle ta noen år før Stavnem og hans medarbeidere i LNett gikk videre med å utvikle en tilsvarende løsning for høyspentkabler, og at Ensto koblet seg på. I 2023 gjorde LNett en vellykket test som ga støtet til at Ensto tok dette videre, basert på LNetts patent.

To funksjoner

Ifølge Ensto består løsningen av et komplett sett som sikrer kabelen to funksjoner:

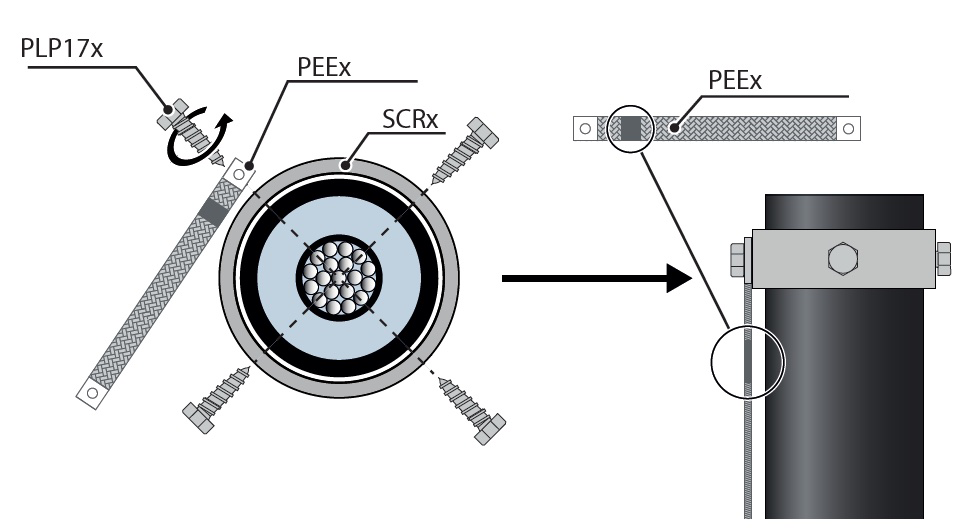

• Kortslutning og jording: Solide aluminiumsringer som skrues direkte inn i kabelen etablerer en pålitelig kortslutning mellom faseleder og skjermsystem. Hver enkelt leder kobles deretter sammen via medfølgende jordlisser.
• Vanntetting og isolering: Medfølgende endehetter og mastik sørger for en tett løsning som forhindrer fuktinntrengning og isolerer koblingen. Jordlissene er tinnblokkerte.
