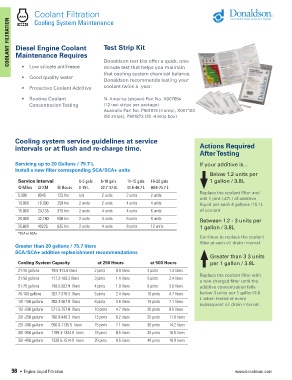

Coolant Filtration
     COOLANT  FILTRATION  Diesel Engine Coolant   Test Strip Kit
               Cooling System Maintenance






        Maintenance Requires
                                            Donaldson test kits offer a quick, one-
          •  Low silicate antifreeze
                                            minute test that helps you maintain
                                            that cooling system chemical balance.
          •  Good quality water
                                            Donaldson recommends testing your
          •  Protective Coolant Additive    coolant twice a  year.

          •  Routine Coolant                N. America (shown) Part No. X007684
             Concentration Testing          (12 test strips per package)
                                            Australia Part No. P901874 (4 strip), X007103
                                            (50 strips), P901873 (25 -4 strip box)




       Cooling system service guidelines at service
       intervals or at flush and re-charge time.                                    Actions Required
                                                                                    After Testing

       Servicing up to 20 Gallons / 75.7 L                                          If your additive is...
       Install a new filter corresponding SCA/SCA+ units
                                                                                        Below 1.2 units per
         Service Interval         0-5 gals   6-10 gals   11-15 gals   16-20 gals        1 gallon / 3.8L
        @ Miles   @ KM   @ Hours   0-19 L   22.7-37.8L   41.6-46.7 L   60.6-75.7 L
                                                                                    Replace the coolant filter and
        5,000    8045    125 hrs   n/a     2 units   2 units   2 units
                                                                                    add 1 pint (.47L) of additive
         10,000    16,090   250 hrs   2 units   2 units   4 units   4 units         liquid per each 4 gallons /15.1L
         15,000    24,135   375 hrs   2 units   4 units   4 units   6 units         of coolant
         20,000    32,180   500 hrs   2 units   4 units   6 units   8 units         Between 1.2 - 3 units per
         25,000    40225   625 hrs   2 units   4 units   8 units   12 units         1 gallon / 3.8L
         *SCA or SCA+
                                                                                    Continue to replace the coolant
                                                                                    filter at each oil drain interval.
       Greater than 20 gallons / 75.7 liters
       SCA/SCA+ additive replenishment recommendations
                                                                                        Greater than 3 3 units
         Cooling System Capacity         at 250 Hours          at 500 Hours             per 1 gallon / 3.8L
         21-30 gallons   79.5-113.6 liters   2 pints   0.9 liters   3 pints   1.4 liters
                                                                                    Replace the coolant filter with
         31-50 gallons   117.3-189.3 liters   3 pints   1.4 liters   5 pints   2.4 liters
                                                                                    a non-charged filter until the
         51-75 gallons   193.0-283.9  liters   4 pints   1.9 liters   8 pints   3.8 liters  additive concentration falls
         76-100 gallons   287.7-378.5  liters   5 pints   2.4 liters   10 pints   4.7 liters  below 3 units per 1 gallon/3.8
                                                                                    L when tested at every
         101-150 gallons   382.3-567.8  liters   8 pints   3.8 liters   15 pints   7.1 liters
                                                                                    subsequent oil drain interval.
         151-200 gallons   571.5-757.0  liters   10 pints   4.7 liters   20 pints   9.5 liters
         201-250 gallons   760.8-946.3  liters   13 pints   6.2 liters   25 pints   11.8 liters
         251-300 gallons   950.0-1135.5  liters   15 pints   7.1 liters   30 pints   14.2 liters
         301-350 gallons   1189.3-1324.8  liters   18 pints   8.5 liters   35 pints   16.6 liters
         351-400 gallons   1328.5-1514.0  liters   20 pints   9.5 liters   40 pints   18.9 liters






      98   •  Engine Liquid Filtration                                                            www.donaldson.com
