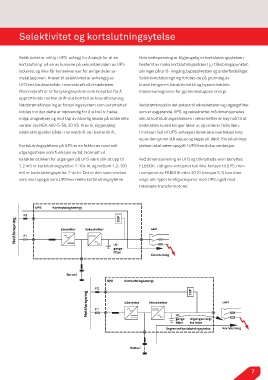

Selektivitet og kortslutningsytelse

Selektivitet er viktig i UPS-anlegg for å sørge for at en Hvis nettspenning er tilgjengelig er kortslutningsytelsen
kortslutning på en av kursene på sekundærsiden av UPS bestemt av maks kortslutningsstrøm I k i tilkoblingspunktet,
isoleres, og ikke får konsekvenser for øvrige deler av sikringer på UPS- inngang, bypasskretsen og underfordelinger.
installasjonen. Kravet til selektivitet er avhengig av Selektivitetsberegning foretas da på grunnlag av
UPS’ens bruksområde, reservekraft eller nødstrøm. kurssikringenes karakteristikk og bypassleddets
Reservekraft er et forsyningssystem som benyttes for å maksimumsgrense for gjennomsluppen energi.
opprettholde normal drift ved bortfall av hovedforsyning.
Nødstrømsforsyning er forsyningssystem som automatisk Ved strømbrudd er det ytelsen til vekselretteren og utgangsfilter
kobles inn der dette er nødvendig for å sikre liv, helse, som er avgjørende. UPS, og vekselretter, må dimensjoneres
miljø, omgivelser og mot tap av alvorlig skade på materielle slik at kortslutningsstrømen i vekselretter er høy nok til at
verdier (se NEK 400-5-56, 2010). Krav til tilgjengelig nedstrøms kurssikringer løser ut og isolerer feilkilden.
nødstrøm gjelder både i normaldrift og i batteridrift. I motsatt fall vil UPS-anlegget detektere overbelastning
og av den grunn slå seg av og legge alt dødt. Kortslutnings-
Kortslutningsytelsen på UPS er en faktor av nominell ytelsen skal være oppgitt i UPS’ens dokumentasjon.
utgangsstrøm som funksjon av tid. Normalt vil
karakteristikken for utgangen på UPS være slik at opp til Ved dimensjonering av UPS og tilknyttede vern benyttes
1,2 mS er kortslutningsytelse 7-10x In, og mellom 1,2-100 FEBDOK. Tidligere versjoner tok ikke hensyn til UPS, men
mS er kortslutningsytelse 2-4x In. Det er den siste verdien i versjoner av FEBDOK etter 2010 (versjon 5.1) kan man
som skal oppgis som UPS’ens reelle kortslutningsytelse. velge alle typer konfigurasjoner med UPS, også med
tilkoblete transformatorer.

UPS Kortslutningsenergi
F2 EBP
Nettforsyning F1 Likeretter Vekselretter Last

Ut-
gangs-
filter
Kortslutning

Batteri
UPS Kortslutningsenergi
F2 EBP
Nettforsyning F1 Likeretter Vekselretter Last

Ut-
gangs- Utgangsenergi
filter fra filter
Begrenset kortslutningsytelse Kortslutning

Batteri
