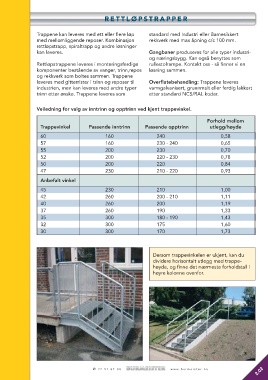

Page 22 - Burmeister katalog

R E T T L Ø P S T R A P P E R

Trappene kan leveres med ett eller flere løp standard med Industri eller Barnesikkert
med mellomliggende reposer. Kombinasjon rekkverk med max åpning c/c 100 mm.
rettløpstrapp, spiraltrapp og andre løsninger
kan leveres. Gangbaner produseres for alle typer industri-
og næringsbygg. Kan også benyttes som
Rettløpstrappene leveres i monteringsferdige rullestolrampe. Kontakt oss - så finner vi en
komponenter bestående av vanger, trinn,repos løsning sammen.
og rekkverk som boltes sammen. Trappene
leveres med gitterrister i trinn og reposer til Overflatebehandling: Trappene leveres
industrien, men kan leveres med andre typer varmgalvanisert, grunnmalt eller ferdig lakkert
trinn etter ønske. Trappene leveres som etter standard NCS/RAL koder.

Veiledning for valg av inntrinn og opptrinn ved kjent trappevinkel.

Forhold mellom
Trappevinkel Passende inntrinnPassende inntrinn Passende opptrinnPassende opptrinn utlegg/høyde

60 160160 240240 0,58
57 160160 230 - 240230 - 240 0,65
55 200200 230230 0,70
52 200200 220 - 230220 - 230 0,78
50 200200 220220 0,84
47 230230 210 - 220210 - 220 0,93
Anbefalt vinkel

45 230 210 1,00
42 260 200 - 210 1,11
40 260 200 1,19
37 260 190 1,33
35 300 180 - 190 1,43
32 300 175 1,60
30 300 170 1,73

Dersom trappevinkelen er ukjent, kan du
dividere horisontalt utlegg med trappe-
høyde, og finne det nærmeste forholdstall i
høyre kolonne ovenfor.
